Оборудование для предприятия по производству дорожно-строительной техники

Специфика проекта

Заказчик: группа компаний, занятых разработкой и производством специального наукоемкого оборудования для различных отраслей промышленности.

Задачи проекта: проектирование, поставка и монтаж окрасочно-сушильной камеры для окрашивания отдельных узлов и деталей и дорожно-строительной техники в сборе.

Технические характеристики подобранного оборудования

Основные требования

1. Вынос приточно-вытяжных вентиляционных блоков за пределы производственного цеха в отдельное помещение.
2. Установка камеры на существующий бетонный пол без подиума.
3. Габаритная высота камеры, которая не будет ограничивать работу внутрицеховой кран-балки и перемещение крупногабаритных изделий.

Для выполнения требований заказчика были произведены:

• Анализ существующих инженерных коммуникаций и определение оптимальных точек привязки для выносного оборудования.
• Замеры высотных отметок движения кран-балки.
• Сбор данных о логистике перемещения изделий в цехе.

Проектные решения

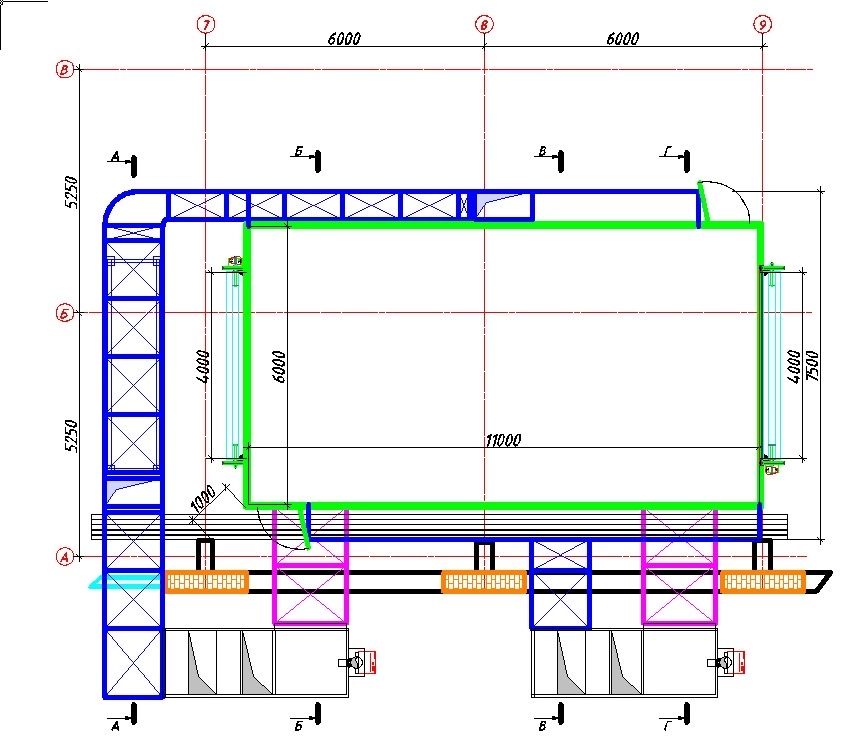

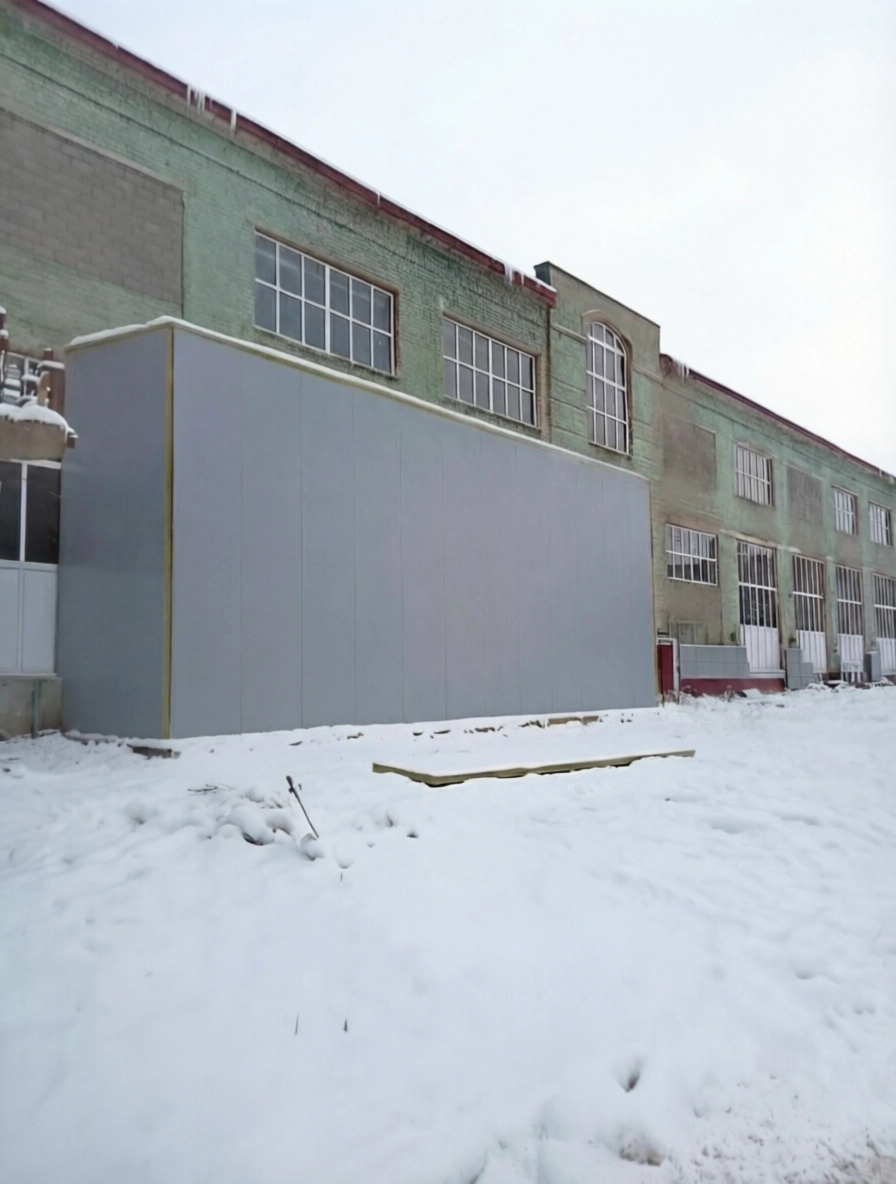

1. В соответствии с требованием заказчика о выносе вентиляционного оборудования за пределы цеха было разработано подробное техническое задание по реализации данного пожелания, в котором были указаны точные координаты примыкания пристройки к стене цеха, габариты проемов для воздуховодов и места установки двух приточно-вытяжных вентиляционных блоков.

2. С учетом того, что тяжелая техника должна заезжать в камеру своим ходом, было предложено решение организовать в камере диагональный воздушный поток (вытяжку в стены). В отличие от схемы с вертикальным потоком воздуха через приямок, реализация решения с вытяжкой в стены камеры позволила избежать дополнительных дорогостоящих бетонных работ и сохранить существующий бетонный пол цеха.

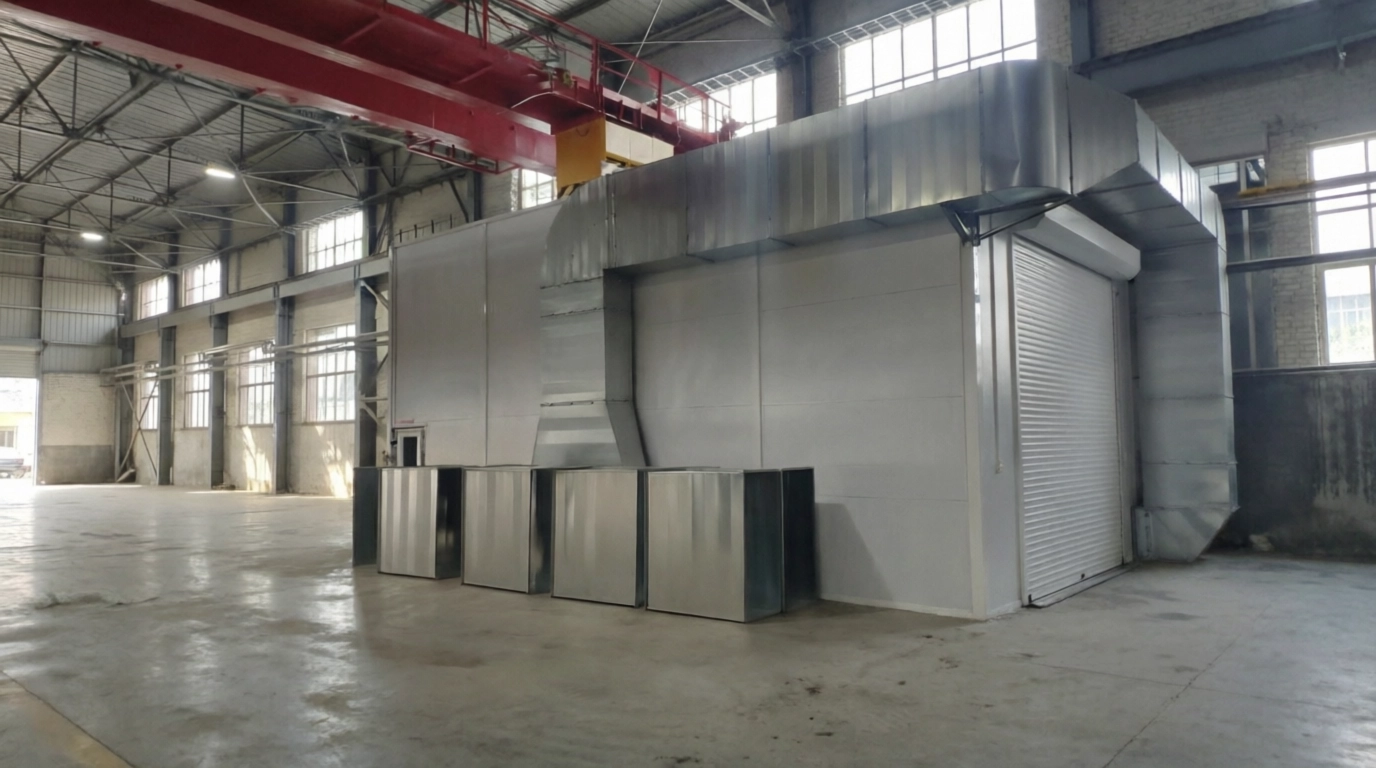

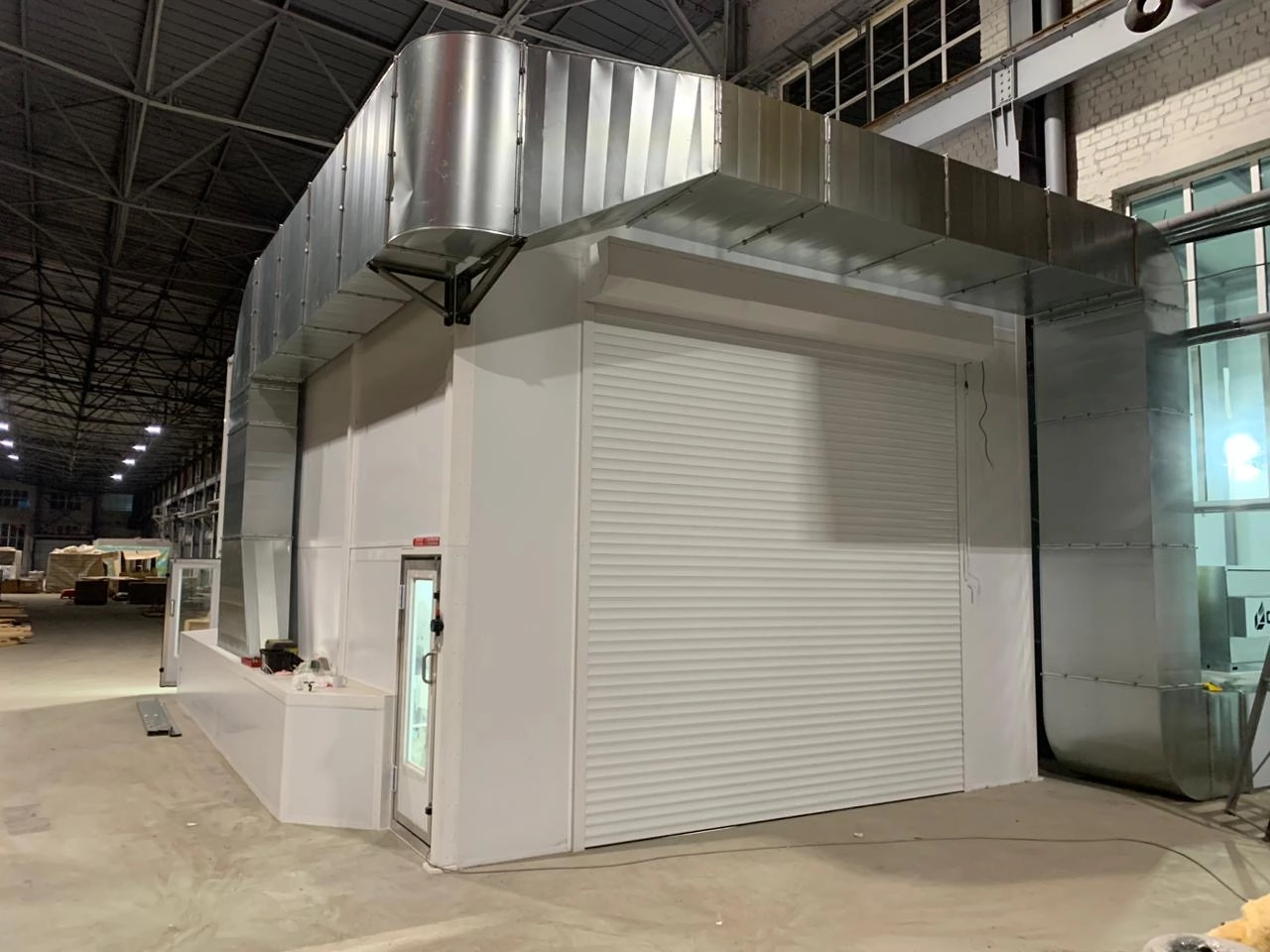

3. Чтобы выполнить требование действующих норм и правил об отсутствии помех для перемещения мостового крана над камерой, вытяжные магистральные воздуховоды были проложены не над крышей камеры (что увеличило бы габаритную высоту установки в зоне действия крана), а смонтированы по фасаду камеры с разводкой на две стороны.

В результате проведённого анализа производственной площадки и разработки индивидуальных технических решений с учетом особенностей объекта проект был завершен в срок с выполнением всех требований заказчика.
